Постійна робота над поліпшенням і удосконаленням продукції, привела до створення нового блоку сімейства дренажних систем GRAF.

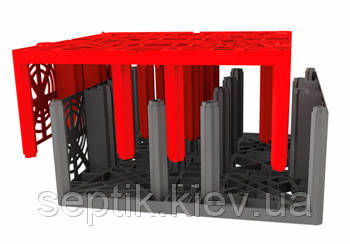

Неперевершені технічні характеристики, прийняті при виробництві блоку старого зразка, з успіхом перенесені в конструкцію нового блоку. Крім того, каркас нового блоку має монолітну конструкцію з потужними вертикальними стійками, що дозволило виключити внутрішні перегородки і з'єднання блоків в одну лінію. Отримали внутрішній об'єм у вигляді тунелю з колонами. Така конструкція дозволила збільшити корисний об'єм блоку на 1%, також наскрізний тунель дозволяє з легкістю застосовувати обладнання для інспекції та здійснювати, при потребі, профілактичні промивки.
Переваги
Еко Блок дозволяє акумулювати зливові води з подальшим дренуванням їх в грунт, або, при використанні водонепроникної мембрани, використовувати збережену воду для технічних цілей.
Новий Еко Блок сконструйований для зниження транспортних витрат. Два блоки займають місце один "старий" блок. Складені блоки встановлюються на пластикові опори для переміщення. Все це підтверджує правильність приставки "ЕКО" в назві продукту. При створенні блоку враховували такі еко-чинники, як: зниження шкідливих впливів на навколишнє середовище від вихлопу транспорту, зменшення вирубки лісів, скорочення шкоди від утилізації дерев'яних піддонів.
Міцна основа служить основою для всієї конструкції, підключення можливо трубами діаметром від 110 до 200 мм з усіх сторін. Знімні бічні кришки встановлюються тільки на торцях крайніх блоків.
Два блоки мають водотоннажність рівне трьом кубам щебеню такого ж розміру.
Технічна інформація
Технічні дані Еко Блоку
| Обсяг (gross/net) |
205 л/195 л |
| Розміри (LxWxH) |
800 x 800 x 320 mm |
| Приєднання труб |
4 x DN 200/DN150/DN100 + 4 x DN100 |
| Вага |
8 kg |
| Матеріал |
100% поліпропілен (РР), (матеріал, що переробляється) |
|
Навантажувальна здатність
Короткостроково
Тривало
|
max 100 кн/m2
max 59 kN/m2 |
| Покриття грунтом |
див. табл. 1 - Покриття грунтом |
Технічні дані основи Еко Блоку
| Обсяг (gross/net) |
25 л/20 л |
| Розміри (LxWxH) |
800 x 800 x 40 mm |
| Приєднання труб |
-- |
| Вага |
4 kg |
| Матеріал |
100% поліпропілен (РР), (матеріал, що переробляється) |
|
Навантажувальна здатність
Короткостроково
Тривало
|
max 100 кн/m2
max 59 kN/m2 |
| Покриття грунтом |
див. табл. 1 - Покриття грунтом |
Несуча здатність
Установка в пішохідній зоні
При установці в пішохідній зоні з навантаженням, руху транспортних засобів будь-якого типу, має бути попереджено за допомогою структурних заходів або огорожі.
Допустимая глубина установки и максимального покрытия грунтом указаны в таблице 1 - Покрытие грунтом.
Установка в зеленой зоне
Если трава посажена над системой инфильтрации, система должна быть покрыта геотекстилем и слоем глины примерно 100 мм толщиной, иначе газон может высохнуть быстрее чем в других областях.
Установка в местах движения транспорта
Минимальные и максимальные покрытия грунтом зависят от различных классов нагрузки: автомобиль легковой, грузовой автомобиль 12 т (грузовики), HGV (грузовой автомобиль) 30 т, HGV 40 (HS-20) и HGV60 (HS-25).
Минимальные и максимальные покрытия для различных классов нагрузки приведены в таблице 1.
Возможные монтажные ситуации всегда могут быть обсуждены с Граф.
Система покрытия (повторное использование вынутого грунта и/или гравий) должны быть с максимальным удельным весом 20 кН/м.
Таблица 1. Покрытие грунтом
|
Class
|
пешех. зона
|
легковой
|
груз. 12 т
|
HGV30
|
HGV40 (HS-20)
|
HGV60 (HS-25)
|
|
мин. покрытие
|
0.25 м
|
0.25 м
|
0.5 м
|
0.5 м*
|
0.5 м*
|
0.8 м**
|
|
макс. покрытие
|
2.75 м
|
2.75 м
|
2.75 м
|
2.5 м
|
2.25 м
|
2.0 м
|
* Кут внутрішнього тертя φ ≥ 25°
** Кут внутрішнього тертя φ ≥ 30°
Таблиця 2. Максимальна глибина установки (підстава нижнього блоку)
|
|
пешех. зона
|
легковой
|
груз. 12 т
|
HGV30
|
HGV40 (HS-20)
|
HGV60 (HS-25)
|
макс. глибина установки,
при φ = 20°
|
3.00 м
|
3.00 м
|
3.00 м
|
2.75 м
|
2.50 м
|
2.25 м
|
макс. глубина установки,
при φ = 30°
|
4.25 м
|
4.25 м
|
4.25 м
|
3.75 м
|
3.75 м
|
3.25 м
|
макс. глубина установки,
при φ = 40°
|
5.00 м
|
5.00 м
|
5.00 м
|
5.00 м
|
5.00 м
|
5.00 м
|
Место установки
Расположение
Расположение системы инфильтрации должны быть такими, чтобы дренажные воды не привели к повреждению зданий или других сооружений. Чтобы избежать эрозии или подтопления, система инфильтрации должна быть расположена на расстоянии не менее 1,5 глубины заложения фундаментов строений.
Расстояние между монтажной базой системы инфильтрации и наивысшего ожидаемого уровня грунтовых вод не должно быть менее одного метра.
Если это расстояние менее одного метра, требуется согласование с соответствующими государственными органами.
Расстояние А` от существующих или планируемых деревьев должно быть, по крайней мере, не менее ожидаемого диаметра кроны (А).
Подготовка сточных вод
Поверхностные и дождевые воды, которые поступают для инфильтрации, регулирования стока или сбора всегда требуют этапа обработки. Это может быть маслоотделитель, ило- или пескоуловитель, фильтровальная установка или простой фильтр, который удаляет масло, грязь и мусор из поступающей воды. Попадание грязи следует избегать во все времена года, так как это приводит к снижению производительности, блокировке и возможному отказу системы.
