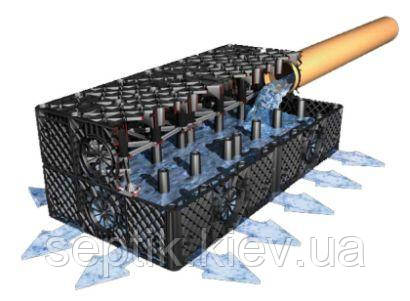

Основне призначення – відведення води з промислових майданчиків, стадіонів, торговельних центрів. Блоки Graf ідеально підходять для установки в місцях, де важко виділити додаткову площу під дренаж. Витримуючи навантаження до 10 т на 1 м2, блоки можна встановлювати під зону паркінгу, в місцях виїзду-заїзду транспорту, використовувати під складськими майданчиками та ін.
Висока конструктивна міцність блоків дозволяє укладати їх глибиною до 10 шарів. Таким чином, можна значно збільшити обсяг збору води, без збільшення площі під дренаж.
Переваги
- зручний монтаж
- 1 блок (15 кг) замінює 800 кг гравію або 36 м дренажної труби
- не вимагає труб і подушок з гравію та інших матеріалів
- за один раз блок Graf 300 приймає 300 літрів води, що в 3 рази більше, ніж стандартні системи
- можлива установка в кілька (до 10) шарів, в залежності від вимог та кліматичних умов
Технічна інформація
![]() |
- об'єм 300 л
- розміри (ДхШхВ), мм: 1200х600х420
- з'єднання DN100/125/150
- матеріал: 100% поліпропілен
- для з'єднання блоків один з одним потрібні спеціальні конектори (арт. № 369012, в упаковці 10 шт.)
Максимальні навантаження і глибина установки
Навантаження | Кратковременно Длительно |
макс. 100 kN/m2 макс. 50 kN/m2 |
Пешеходная зона | Макс. покрытие грунтом Мин. покрытие грунтом Макс. глубина установки Макс. рядов по высоте |
2750 mm 250 mm 5000 mm 10 |
Легковой транпорт | Макс. покрытие грунтом Мин. покрытие грунтом Макс. глубина установки Макс. рядов по высоте |
2750 mm 250 mm 5000 mm 10 |
Грузовой массой 12 т | Макс. покрытие грунтом Мин. покрытие грунтом Макс. глубина установки Макс. рядов по высоте |
2750 mm 500 mm 5000 mm 10 |
Грузовой массой 30 т | Макс. покрытие грунтом Мин. покрытие грунтом Макс. глубина установки Макс. рядов по высоте |
2750 mm 500 mm 5000 mm 10 |
Грузовой массой 40 т | Макс. покрытие грунтом Мин. покрытие грунтом Макс. глубина установки Макс. рядов по высоте |
2250 mm 500 mm 5000 mm 10 |
Грузовой массой 60 т | Макс. покрытие грунтом Мин. покрытие грунтом Макс. глубина установки Макс. рядов по высоте |
2000 mm 500 mm 5000 mm 10 |
![]() |
![]() |
![]() |
